Sonel KT-256F PRO

Termovizní kamera KT-256F-PRO se dvěma objektivy a automatickým ostřením

SONEL WMGBKT256FPRO

• ✔ Víceúčelovost a pohodlí: Kamera kombinuje vlastnosti ekonomického, praktického a praktického zařízení a představuje tak nenahraditelnou podporu při každodenní práci.
• ✔ Přesná detekce: vybavena snímačem o rozlišení 256 x 192 pixelů, který zajišťuje optimální kvalitu obrazu v segmentu základních zařízení.
• ✔ Pokročilá vizuální podpora: integrovaná kamera viditelného světla a laserové ukazovátko umožňují bezchybné lokalizování měřicích bodů.
• ✔ Naprostá bezpečnost: Bezkontaktní měření teploty umožňuje vzdálené posouzení stavu zařízení pod napětím nebo v pohybu.
• ✔ Připravenost k provozu za všech podmínek: velmi vysoká tepelná citlivost 45 mK a stupeň krytí IP54 zaručují spolehlivost v náročném průmyslovém prostředí.

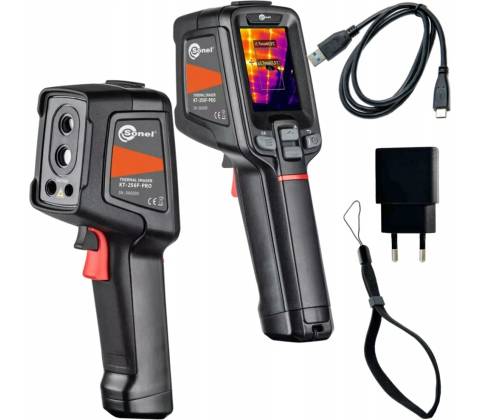

Sada obsahuje: - 1 ks Termovizní kamera Sonel KT-256F-PRO - 1 ks Pásek na ruku (WAPOZPAS1) - 1 ks Napájecí kabel USB typu C (WAPRZUSBC) - 1 ks Síťový napájecí adaptér – zástrčka nabíječky -

Prohlášení výrobce o kontrole (WADOKDS) -

Návod k použití

Certifikát kalibrace je dokument vydávaný bezplatně během procesu výroby měřiče.

Potvrzuje vykazování metrologických vlastností (kalibrace) a zachování konzistentnosti měření.

V kalibračním certifikátu je pod datem vydání dokumentu uvedeno pole „Datum předání do provozu“. Jedná se o pole ponechané pro uživatele, do kterého je třeba zadat datum nákupu.

Zadané datum nákupu může být použito pro stanovení dalšího data kalibrace na základě následujícího doporučení výrobce:

Další kalibraci se doporučuje provést do 12 měsíců od data nákupu, avšak nejpozději do 24 měsíců od data výroby nebo kontroly.

Další metrologickou kontrolu provádí Výzkumná a kalibrační laboratoř společnosti Sonel S.A. a vystavený dokument nese název Certifikát kalibrace.

Použití

KT-256F-PRO nachází použití všude tam, kde má důležitá teplota objektů a může ovlivnit provoz zařízení. Zvláště se hodí při:

• energetice (včetně zkoušek fotovoltaických instalací),
• stavebnictví,
• průmyslu,
• HVAC.

Obrazovka kamery

Po zapnutí kamery se na obrazovce v reálném čase zobrazí infračervený obraz. ✔ Teplota objektu se zobrazuje po celou dobu (levý horní roh). ✔ V závislosti na zvoleném nastavení může být na obrazovce také uveden centrální bod nebo oblast měření s maximální a minimální teplotou. ✔ Pokud je zapnuto laserové ukazovátko, kontrolka informující o tom se zobrazí vedle symbolu baterie. ✔ Existují následující režimy obrazu:

• IR – infračervený obraz
• VL – obraz z vizuální kamery
• MIF – termální obraz aplikovaný na viditelný obraz
• PIP – vizuální obraz s aplikovaným IR obrazem se středovým bodem nebo měřicí oblastí.

Klíčové vlastnosti

• Široký rozsah měření: od -20 °C do 550 °C
• Okamžitý provoz: rychlý start zařízení a okamžité měření teploty
• Inteligentní analýza: automatická signalizace překročení nastavených hranic alarmu.
• Záznam fotografií do vnitřní paměti
• Dlouhá doba provozu: vestavěná Li-Ion baterie zajistí až 11hodin nepřetržitého provozu.
• Snadná komunikace: rozhraní USB typu C a připojení Wi-Fi.
• Stabilita: možnost montáže na standardní stativ

Technické parametry

• Rozlišení detektoru: 256 x 192 px
• Spektrální rozsah detektoru: 7,5~14 μ m
• Frekvence zobrazení snímků: 25 Hz
• Tepelná citlivost (NETD): 60 mK
• Prostorové rozlišení IFOV: 1,71 mrad
• Objektiv (zorné pole / ohnisková vzdálenost): 25° x 19° / 7 mm
• Zaostření: automatické
• Displej: 2,4" 240 x 320 px LCD
• Režim obrazu: IR / Vizuální / Infrafusion MIF / PiP
• Rozsah teplot (poznámka: dva rozsahy): od -20 °C do +150 °C a od 0 °C do +550 °C.
• Přesnost: +-2 °C nebo +-2 % odečtu.
• Režim analýzy obrazu: Bod, 3 oblasti, teplota. min/max, alarm.
• Barevné palety: 6
• Super rozlišení: 2x (512 x 384 px)
• Koeficient emisivity: nastavitelný od 0,01 do 1,00 nebo ze seznamu
• Korekce měření: vzdálenost, okolní teplota
• Formát záznamu fotografií: JPG
• Formát video souborů: IRGD (s informací o teplotě)
• Vestavěné funkce: 2 Mpx vizuální kamera, LED svítilna, laserové ukazovátko
• Paměť: vestavěná vnitřní paměť 16 GB
• Rozhraní: USB typ C,
• Napájení: Li-Ion baterie (>11 hodin výdrže)
• Stupeň ochrany krytu: IP54
• Certifikáty: CE, ROHS, FCC, KC, UN38.3, MSDS
• Další možnosti: možnost montáže na stativ (nejsou součástí balení)

Konstrukce kamery

Kamera byla navržena s ohledem na ergonomii a snadné ovládání jednou rukou.

• Objektiv kamery viditelného světla
• Objektiv infračervené kamery
• Laserové ukazovátko
• LED svítilna
• Tlačítko automatického ostření – automatické ostření
• Spouštěcí tlačítko
• USB zásuvka
• Ucho opasku
• Závit stativu
• LCD displej
• Tlačítko HORNÍ
• Tlačítko MENU
• Tlačítko DOLŮ
• Tlačítko NAPÁJENÍ

Model KT-256F-PRO vyniká tím, že má tlačítko automatického ostření (autofocus), které umožňuje rychlé dosažení dokonale ostrého obrazu bez nutnosti manuálního nastavení, což je klíčové při rychlých kontrolách mnoha objektů

Porovnání rozdílů termovizních kamer 128-PRO / 256-PRO / KT-256F-PRO

Význam označení v tabulce:

• Rozlišení
• Objektiv (zorné pole / ohnisková vzdálenost)
• Prostorové rozlišení IFOV
• Super rozlišení
• Tepelná citlivost
• Autofocus – automatické zaostřování
• Pracovní doba
• Hmotnost
